Herstellung von Membranen und Elektroden

Wir verwenden verschiedene Techniken zur Herstellung von Membranen aus Ionenaustauscher-Polymeren und Elektroden aus Katalysator-Nanopartikeln, -Support und -Binder. Ein entscheidender Faktor für eine effiziente elektrochemische Energieumwandlung ist die Grenzfläche zwischen den einzelnen Schichten, die ausgebildet wird, wenn sie zu einer Membran-Elektrodeneinheit verbunden werden. Hier zeigen wir einen Überblick über die Methoden und Geräte, die in unseren Laboren zur Herstellung eingesetzt werden.

Sprühbeschichtung

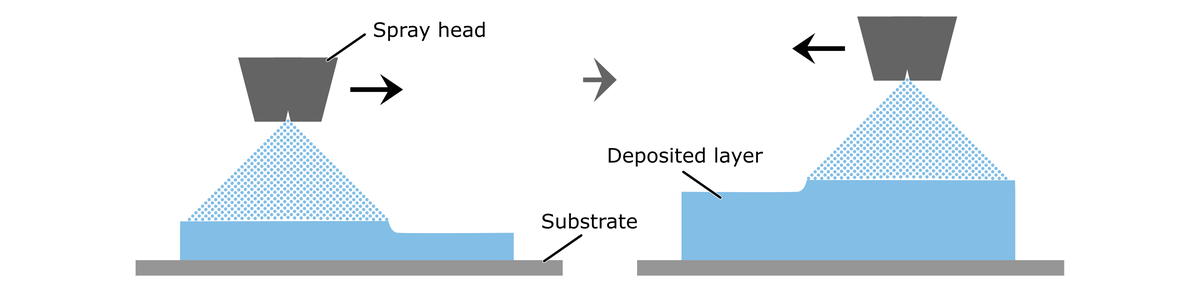

Der Sprühkopf eines Ultraschall-Sprühbeschichters erzeugt einen feinen Nebel aus einer Tinte, der abgeschieden wird und durch das Verdampfen von Lösungsmitteln trocknet und dadurch einen Dünnfilm bildet.

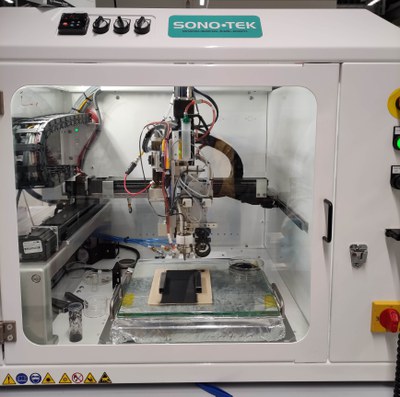

Herstellung einer Elektrode (Katalysatorschicht) durch Sprühbeschichtung mit einem Sonotek ExactaCoat.

Beim Sprühbeschichten wird eine niedrigviskose Flüssigkeit (zum Beispiel eine Polymerdispersion oder eine Katalysatortinte) über einen Ultraschall-Sprühkopf fein zerstäubt. Die Flüssigkeit wird als feiner Nebel in aufeinanderfolgenden Überfahrten auf einem Substrat abgeschieden. Dort formt sie einen dünnen, durchgehenden Film, nachdem die Lösungsmittel verdampft sind. In diesem Schicht für Schicht ablaufenden Prozess generiert der Sprühbeschichter einen dünnen Film einstellbarer Fläche und Dicke. In unseren Laboren verwenden wir ExactaCoat-Geräte von SonoTek.

Die Vorteile des Sprühbeschichtens liegen in der einfachen Anpassbarkeit der hergestellten Filmdicke, die über die Anzahl an Überfahrten sowie die Flussrate eingestellt werden kann, sowie in der Kontrollierbarkeit der Verdampfungsrate über die Temperatureinstellung des Substrats. Zudem können mittels Sprühbeschichtung nicht nur homogene Lösungen, sondern auch Dispersionen prozessiert werden, also Flüssigkeiten, die einen Anteil an Feststoffen enthalten, wie Katalysator und Binder in einer Elektrodentinte.

Rakeln und Spiralrakeln

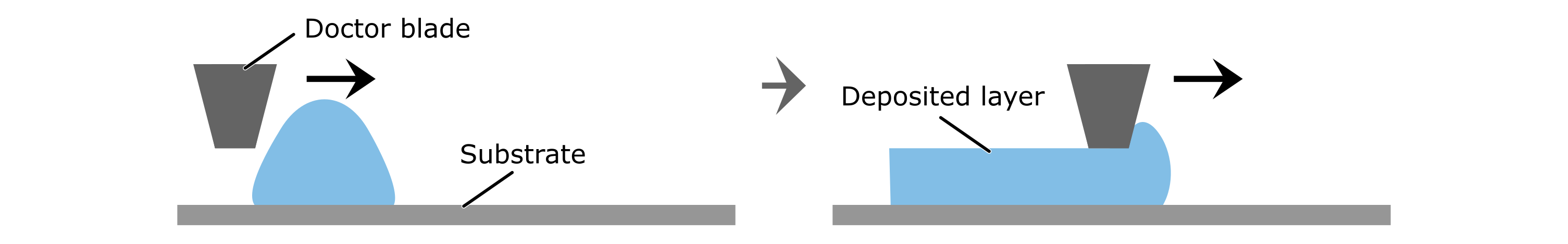

Der Abstand zwischen der Rakel (engl. doctor blade) und dem Substrat definiert die Höhe der hergestellten Schicht.

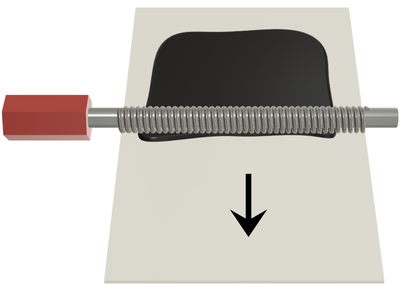

Die Beschichtung mit einer Spiralrakel nutzt dasselbe Prinzip wie herkömmliches Rakeln, allerdings mit einer strukturierten Oberfläche des Ziehgeräts, um definierte Filmdicken zu generieren.

Eine Rakel erlaubt die Herstellung von Membranen und Elektroden aus Polymerdispersionen oder Katalysatortinten. Eine Linie der Flüssigkeit wird auf einem Substrat wie beispielsweise einer Teflonfolie, einer Glasplatte oder einer Gasdiffusionsschicht aufgebracht. Die Rakel wird anschließend mit einem definierten Abstand über dem Substrat sowie mit einer vorgegebenen Geschwindigkeit über das Substrat bewegt, um dieses mit der Flüssigkeit zu beschichten.

Ein Vorteil des Rakelns im Vergleich zur Sprühbeschichtung ist die üblicherweise schnellere Herstellung, da ein Dünnfilm in einem einzigen Schritt hergestellt werden kann. Ein wichtiger Unterschied zwischen Sprühbeschichtung und Rakeln ist die Viskosität der verwendeten Tinten: Beim Rakeln werden hochviskose Flüssigkeiten verarbeitet, wohingegen für die Sprühbeschichtung niedrigviskose Flüssigkeiten benötigt werden.

Die Spiralrakel (engl. Mayer rod) wird zur Herstellung von Elektroden (Katalysatorschichten) genutzt. Das Prinzip der Technik ist ähnlich zum Rakeln, jedoch ist die Oberfläche durch Spiralwindungen strukturiert. Die Geometrie der Spiralwindungen einer Spiralrakel definiert dabei die Dicke des gezogenen Films und unterstützt bei der Erzeugung von gleichmäßigen Beschichtungen.

Elektrospinnen

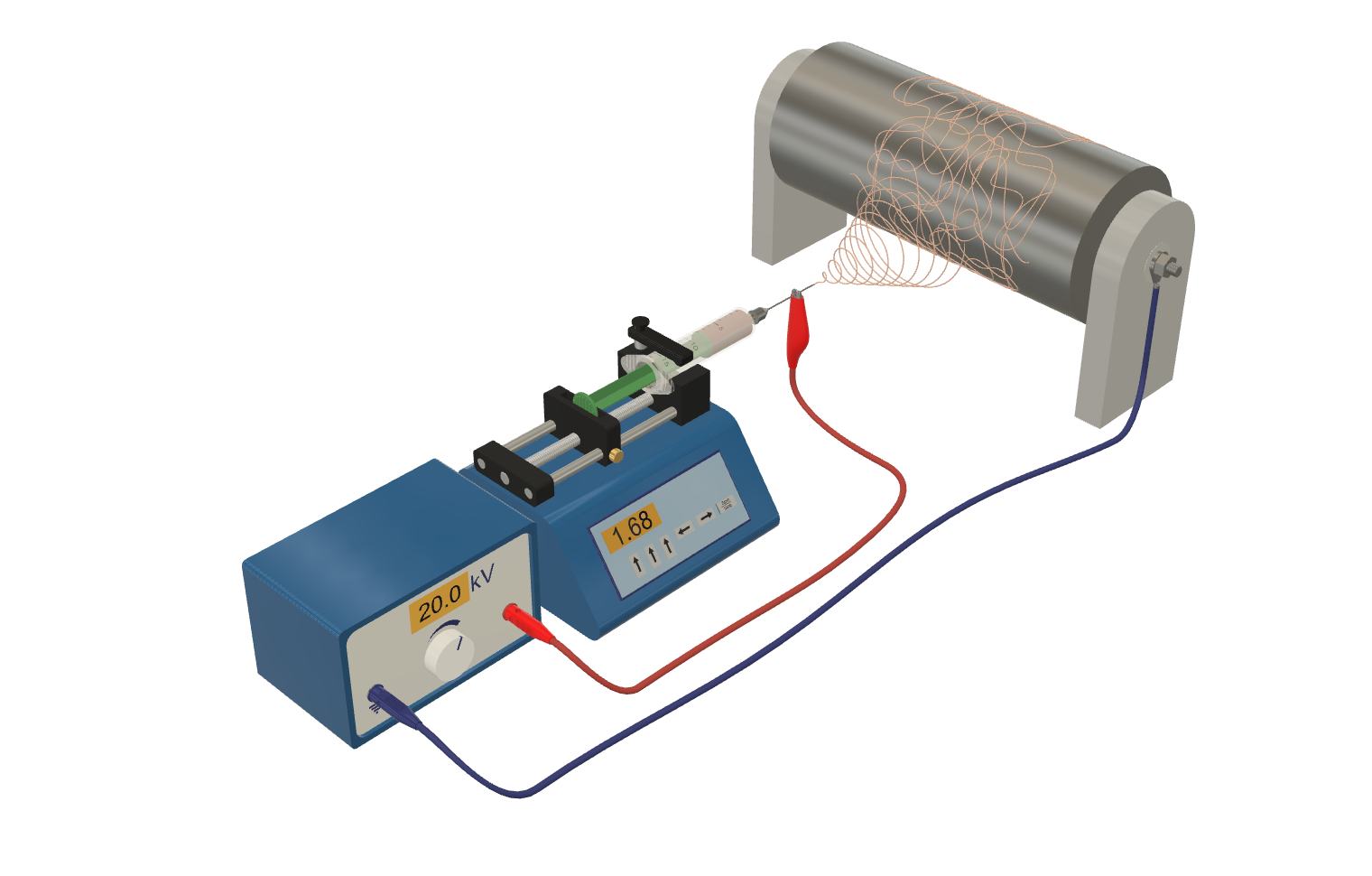

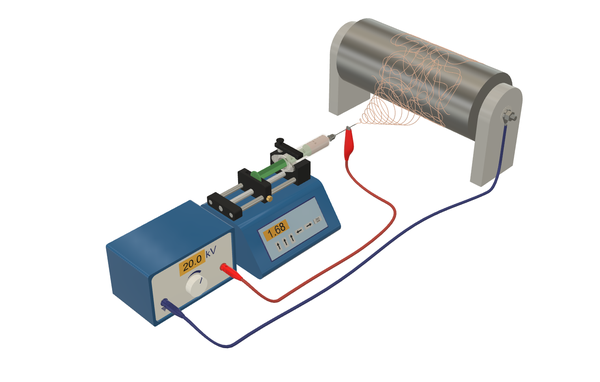

Schematische Darstellung eines Nadel-basierten Elektrospinning-Aufbaus. Eine Spritzenpumpe dosiert die Polymerlösung über eine Nadel und ein elektrisches Feld, das die Erzeugung von Nanofasern ermöglicht, wird zwischen der Nadel und dem Substrat angelegt.

Elektrospinnen wird zur Herstellung von Nanofasern (Polymerfasern mit einem Durchmesser von weniger als 1 µm) eingesetzt. Bei dieser Technik wird eine Polymerlösung über eine Nadel auf ein Substrat abgegeben, auf dem ein Fasernetz gebildet wird. Ein starkes elektrisches Feld zwischen der Nadel und dem Substrat (im Bereich von 10 bis 20 kV) beschleunigt den aus der Nadel dosierten Strahl, der während des Flugs zum Substrat trocknet. Wir verwenden einen Nadel-basierten Lösungs-Elektrospinning-Aufbau der Firma KatoTech.

Die Nanofaser-Netze können aus einzelnen Polymeren, Polymerblends oder Polymerlösungen mit verschiedenen Additiven erzeugt werden. Zur Herstellung von Kompositmembranen können die Fasermatten in die Membranen integriert werden, um beispielsweise als mechanische Verstärkungsschicht zu dienen, oder als chemisch modifizierte Zwischenschicht mit spezifischen funktionellen Gruppen.

Elektronenmikroskopische Aufnahme von elektrogesponnenen Nanofasern aus PVDF-HFP, die mit Nanopartikeln aus CeOx beladen sind (helle Partikel auf den Fasern). PVDF-HFP ist ein mechanisch stabiles Polymer. Das Einbetten der Fasern in eine Membran verbessert ihre mechanischen Eigenschaften. CeOx agiert als Radikalfänger, wodurch die chemische Degradation einer Membran verlangsamt und darüber ihre Lebensdauer in einem elektrochemischen Energieumwandler erhöht werden kann.

Membran-Elektrodeneinheiten

Herstellung von Membranen und Elektroden

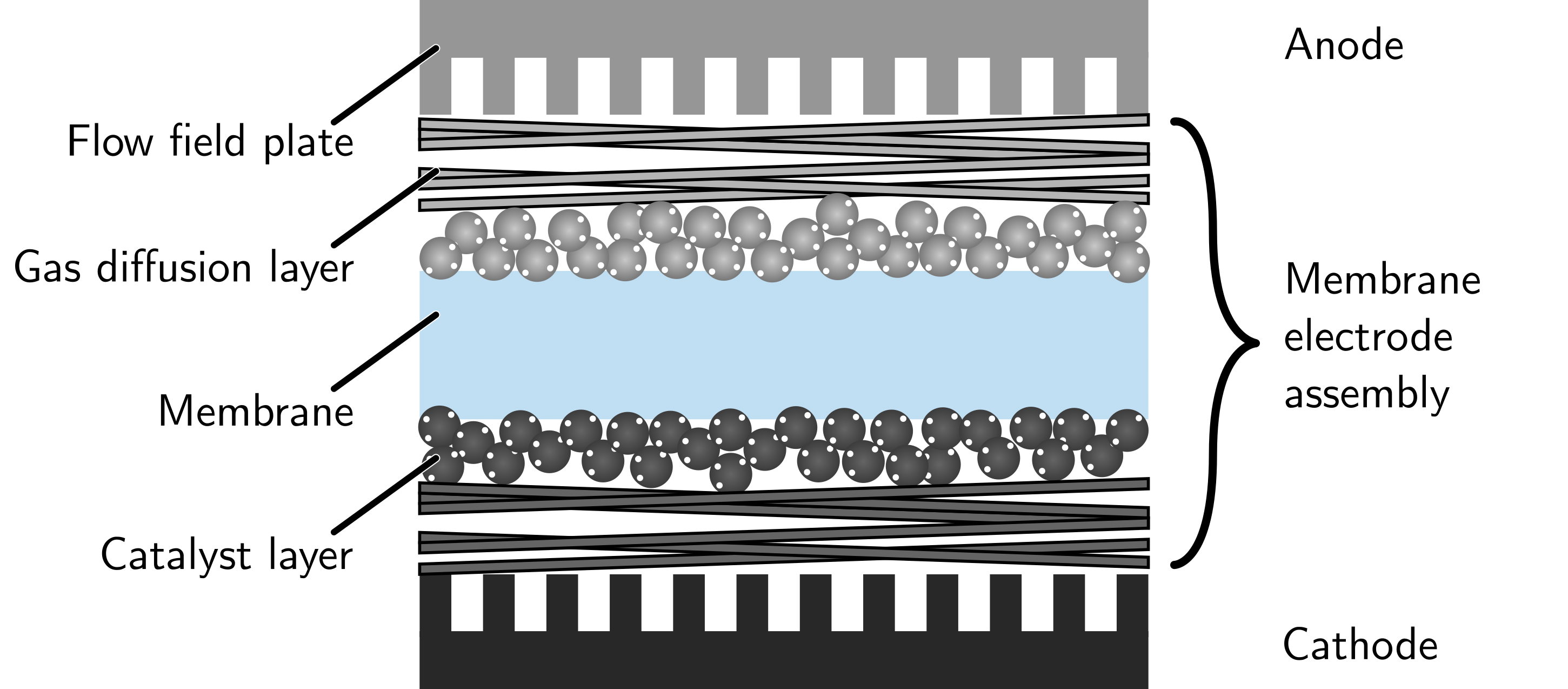

Schematische Übersicht über eine elektrochemische Vollzelle. Die Zelle besteht aus zwei Elektroden (Anode und Kathode), die durch eine Membran (fester Polymerelektrolyt) voneinander getrennt sind. Die Membran ist elektrisch isolierend, aber ionisch leitfähig. Ein Sandwich aus mehreren Schichten ist notwendig, um diesen Aufbau so effizient wie möglich zu gestalten. Flussfeldplatten (auch Bipolarplatten genannt) ermöglichen den Zugang sowie den Abfluss von Gasen und Flüssigkeiten wie Wasserstoff als Brennstoff und Wasser als Produkt. Gasdiffusionsschichten (oder poröse Transportschichten) sorgen für eine homogene Verteilung der Gase und Flüssigkeiten zu den Katalysatorschichten hin. Die Katalysatorschichten sind das elektrochemische Zentrum der Zelle: Eine Oxidationsreaktion findet an der Anode statt und eine Reduktion an der Kathode. Der Kern einer Zelle ist die Membran-Elektrodeneinheit, der Verbund aus Gasdiffusionsschichten, Katalysatorschichten und Membran.

Nach der Herstellung der Katalysatorschichten und Membranen müssen die verschiedenen Schichten miteinander zur Membran-Elektrodeneinheit verbunden werden. Dieser Schritt wird üblicherweise mittels Heißpressen durchgeführt: Die Schichten werden aufeinandergepresst und dabei erhitzt. Als Resultat entsteht eine enge Schnittstelle zwischen den Schichten, die nun eine Katalysator-beschichtete Membran bilden und zusammen mit den Gasdiffusionsschichten als Membran-Elektrodeneinheit bezeichnet werden. Ein guter Grenzflächenkontakt ist unabdingbar dafür, dass die finale elektrochemische Zelle, etwa eine Brennstoffzelle oder ein Wasserelektrolyseur, eine hohe Leistung erreichen kann. Zudem muss die Integrität der einzelnen Schichten gewährleistet sein, um zu verhindern, dass es zu Gasübertritten durch die Membran oder zu elektrischen Kurzschlüssen kommt.

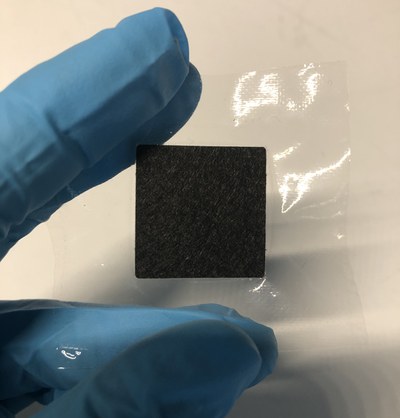

Die Membran-Elektrodeneinheit einer Protonenaustausch-Membran-Brennstoffzelle. Die transparente Polymerfolie ist die Membran, die im aktiven Bereich mit den Katalysatorschichten und Gasdiffusionsschichten bedeckt ist. Bei dieser Zelle im Labormaßstab beträgt die aktive Fläche 4 cm².

Schließlich wird die elektrochemische Zelle durch den Aufbau der Membran-Elektrodeneinheit zwischen zwei Flussfeldplatten hergestellt. In Wasserelektrolyseuren werden die Diffusionsmedien poröse Transportschichten anstelle von Gasdiffusionsschichten genannt. Letztere ist die Bezeichnung für die Schichten in Brennstoffzellen. Für die Zelle wird außerdem eine Dichtung benötigt, um sicherzustellen, dass sie gasdicht funktioniert. Eine solche einzelne Zelle kann nun betrieben werden, um ihre Leistung, ihre Lebensdauer und ihre Widerstandsfähigkeit gegenüber bestimmten Stressfaktoren zu untersuchen.
